시스템 개요

• 광케이블 감시시스템(RFTS, Remote Fiber Test System)은 OTDR을 이용하여 광케이블에 광펄스신호를 입사시키고 광케이블 내의 후방 산란광을 분석하여 운용 혹은 예비 광선로를 24시간 원격 감시함으로써, 광전송시스템의 안정적이고, 체계적인 관리체계를 구축할 수 있습니다. 본 시스템은 단선, 과격한 굽힘 등으로 인한 광선로의 이상 발생시, 지리정보시스템(GIS)과 연동하여 광선로의 고장위치를 정확히 판정하여 신속한 광 선로 복구가 가능하도록 하는 광선로 집중운영 감시시스템 입니다.

시스템 주요특징

• 광 선로 측정을 통한 실시간 감시 및 정확한 고장위치 판정 가능
• 운영에 편리한 GUI 및 GIS과 연동한 고장위치 추척
• 선로의 운영관련 다양한 통계정보의 데이터베이스화
• NMS서버와의 연동
• 다양한 측정파장(1310nm, 1550nm, 1625nm)의 선택적 사용 가능
• 광 스위치를 통하여 1*16의 광 선로를 수용 할 수 있으며 추가 확장기능 제공
• LCD를 통한 실시간 동작상태 표시 가능

시스템 사양

• 감시제어부

  • Intel dual core processor 2.8GHz, 1G RAM
  • 운영체제 : Windows2008 Server
  • 네트워크 I/F : 10/100 Ethernet

• OTDR

  • Inter dual core precessor 2.8GHz, 1G RAM
  • 운영체제 : Windows2008 Server
  • 네트워크 I/F : 10/100 Ethernet

• 광스위칭모듈

  • 1*8포트(기본) 및 96포트까지 확장가능
  • 절체시간 < 20msec
  • 삽입손실 < 3dB

• Optical Multiplexer (감사필터)

  • 운용파장 및 감시파장 합파 기능

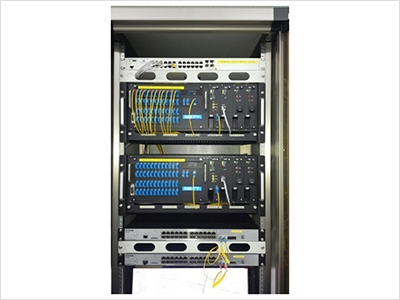

• 시스템 외형

  • 19인치 표준 rack 취부형

• 시스템 전원

  • 220VAC, hot-swap 방식의 전원 이중화

설치사례

• 서울 경찰청 CCTV 및 전송장비 모니터링
• 김해시청 BIS L2 전송장비 모니터링
• 익산 국토관리청 L2 전송장비 모니터링
• 호남고속철도 전송장비 및 연선전화 통합 망관리

* 자사 EMS/NVS 프로그램은 지속적인 프로그램 업그레이드를 진행하고 있습니다.
* 개발 의뢰 및 솔루션에 대한 구매는 자사 SOC 영업팀으로 연락 주시기 바랍니다.
