이더넷광링크

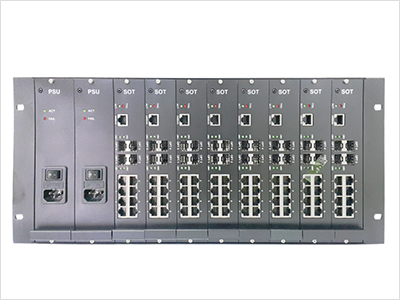

SOT-408

시스템 개요
  • SOT-408 집합형 및 단독형
  • 1000BASE TX ETHERNET 신호 8PORT 수용
  • 1.25G SFP 4PORT 수용
  • CARRIER ETHERNET RPR기능인 ITU-T G.8032V2 지원 (50MS)
  • RNG 당 40개 이상의 접속노드지원
  • 표준 망관리 프로토콜인 SNMP지원
  • 망 구성시 사용자의 환경에 따라 다양한 망 구성 가능
    (POINT-TO-POINT, LINEAR, STAR, RING)
OPTION
  • 전원차단시 광신호 BYPASS 기능 지원
  • OTDR 기능 지원
  • OTDR TEST 파장 BYPASS FLTER 기능
  • SEPIAL INTERFACE (RS232C/RS422/RS485) 기능 지원
시스템 주요기능
서비스 수용 및 구성
  • COT (집합형 혹은 단독형) 및 RT (단독형)로 구성
  • 1000Base-LX방식의 4개의 광 인터페이스 제공
  • 10/100/1000Base-T 8개의 Ethernet Port 제공
  • Option 서비스 : 단독형 구성
    • 전원단절시 Optical Bypass
    • 광선로 감시장치를 위한 Bypass Filter
    • 광선로 감시 (OTDR)
    • Serial 통신 Interface
L2 SWITCHING부
  • 각 포트의 full-rate, non-blocking packet forwarding 기능을 제공할 수 있는 스위칭 용량 지원
  • Ring 구성을 위한 Carrier Ethernet RPR 표준인 ITU-T G, 8032V2, IEEE 802.1d STP 및 IEEE802.1w RSTP 지원
  • VLAN그룹 별 STP 구성을 위한 IEEE 802.1s MSTP 지원
  • IEEE 802.3x Flow Control 기능 지원으로 각 포트의 다양한 속도 지원
  • 802.1Q VLAN 및 IGMP Snooping 기능 (Group 수 64이상) 지원
  • 네트워크 보안을 위한 다양한 기능 지원
    • 전원단절시 Optical Bypass
    • 광선로 감시장치를 위한 Bypass Filter
    • 광선로 감시 (OTDR)
    • Serial 통신 Interface
  • Qos 기능
    • IEEE 802.1p Class of Service 및 TOS, Diffserv 지원
    • 4개의 Qos Queue
    • 최대 등록 MAC address : 8K
시스템 사양
항목 Specification
Network 구성 Point-to-point, Linear, Star, Ring
INTERFACE 광 방식 1.25G-LX
PORT수 EAST/ WEST 2 PORT, UPLINK 2PORT
파장 1310/ 1550 Single Mode, 1 Core [WDM]
전송거리 15km[default], 40km[optional], 80km[optinal]
커넥터 SC/ ST/ LC/ FC-PC/ APC (구매시 지정)
LAN 10/100/1000BASE TX 8ports
10/100/1000M Auto
전원부 AC입력 110/ 220V Free [50/ 60Hz]/ 이중화 (구매시 지정)
최대소모전력 25W[RT]/ 200W[COT]
DC입력 DC12V (구매시 지정)
환경조건 Operating Temp -20℃ ~ 70℃
Operating Humidity 5~90% rerative humidity
크기 단독형 (RT) 44[H]x350[W]x150[D]mm[Stand Alone TYPE]
집합형 (COT) 220[H]x480[W]x310[D]mm
EMS EMS[LAN 기반 Platform] 지원 (구매시 지정)
EMI/ EMS KCC 인증

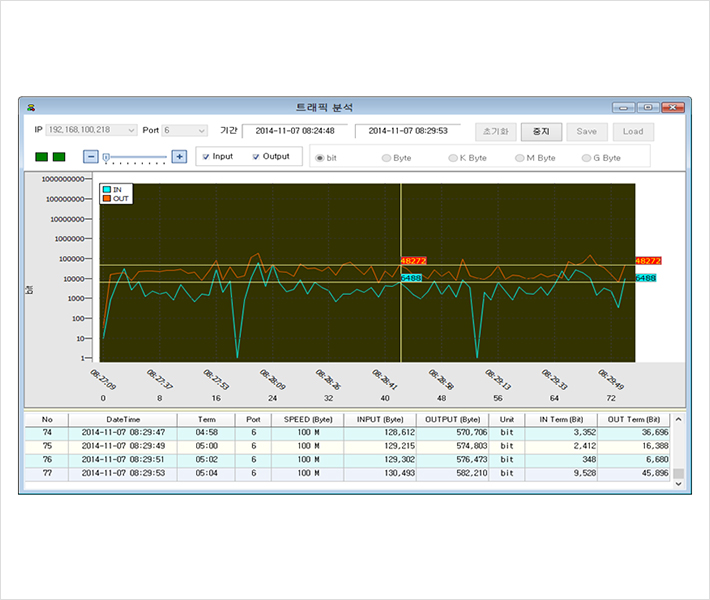

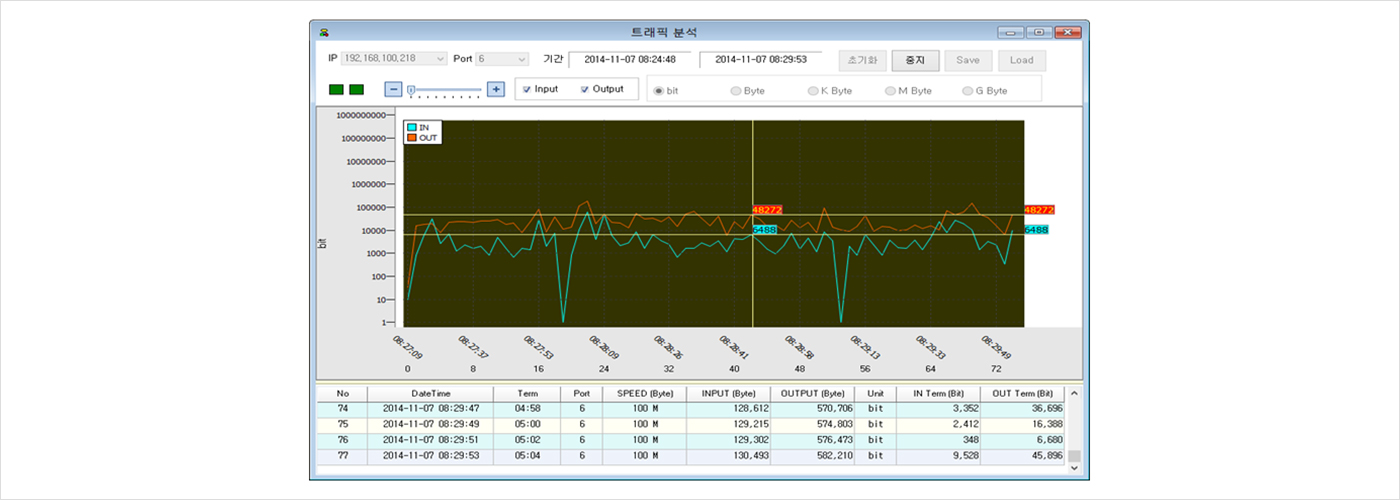

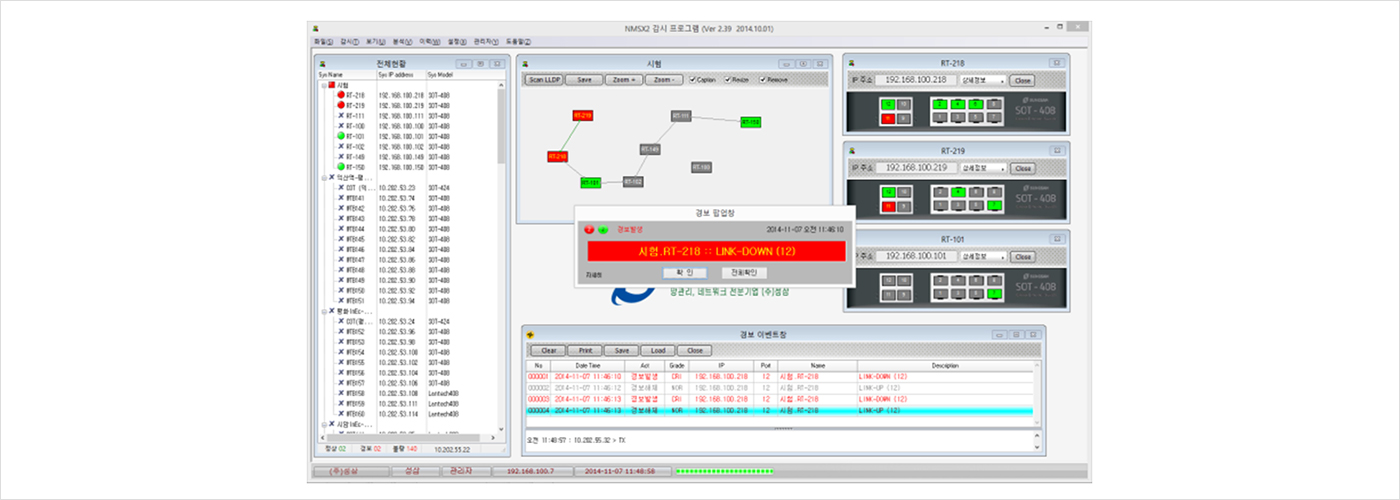

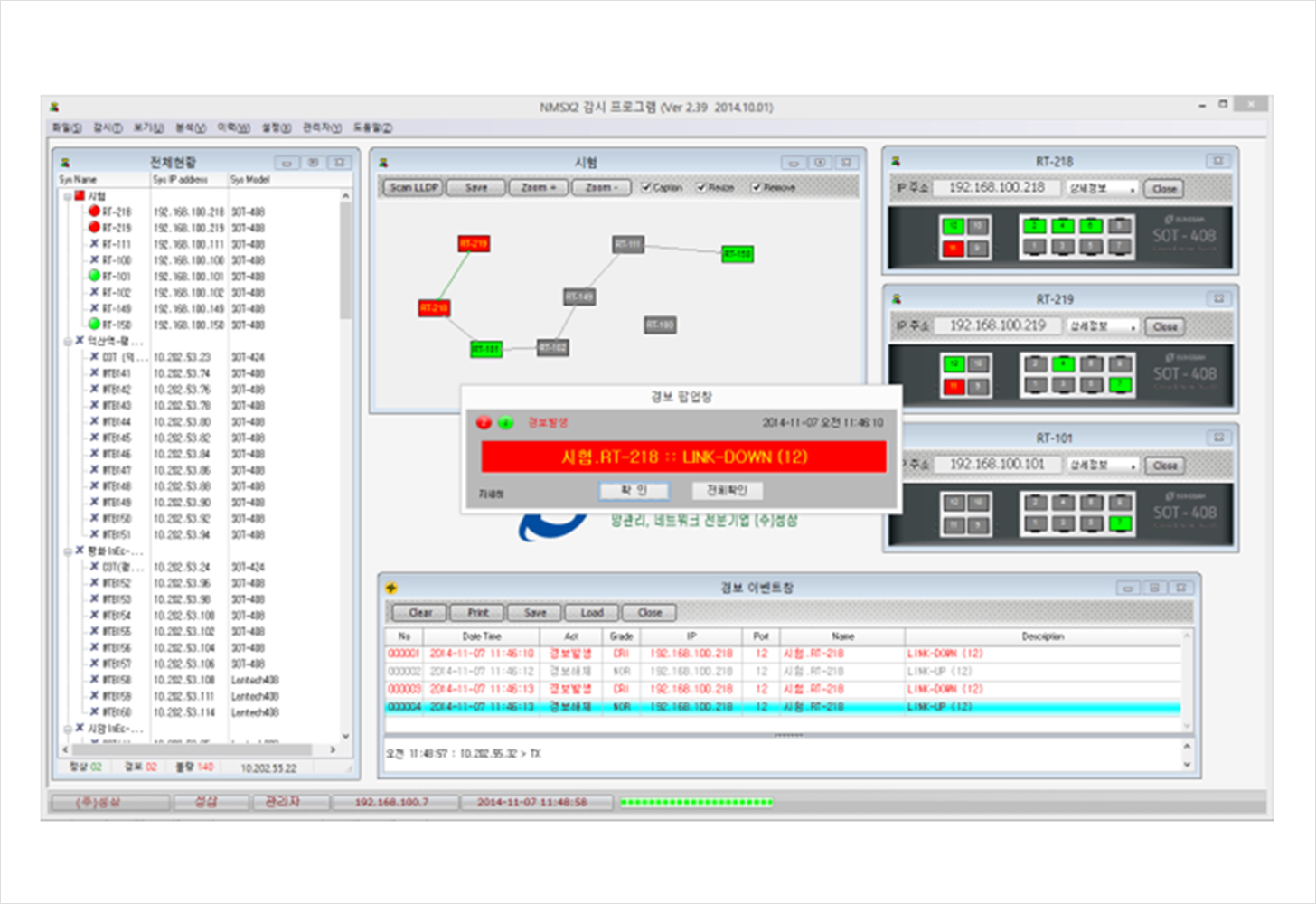

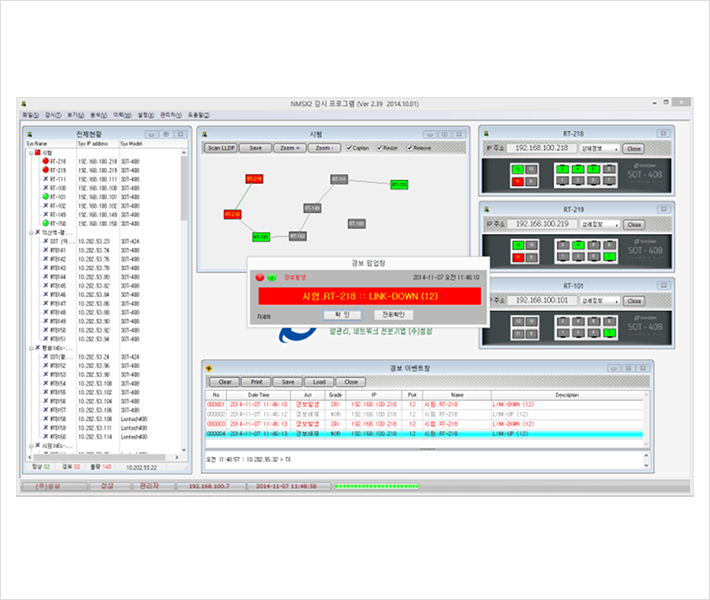

EMS
  • BYPASS : SOT-408-BP
  • BYPASS Fillter : SOT-408-BPF
  • OTDR : SOT-408-OTDR
  • Serial : SOT-408-SERIAL

SOT-624

시스템 개요
  • 산업용 L2 GIGABIT RING SWITCH
  • 10/ 100/ 1000BASE TX ETHERNET 신호 24 PORTS 수용
  • 100BASE FX 또는 1000BASE SX/ LX/ ZX 6 PORTS 수용
  • ITU-T G.0832 지원 (RECOVERY TIME 50VS 이내)
  • 네트웍 증설 용이/ FING 형태 광네트웍 이중화 연결지원 (0.5초이내 절체)
  • LED를 통한 장비 이상 유무 및 현재운용상태 실시간 감시
  • RING 당 최대 250이 접속노드지원
  • 완전 그래픽 지원 가능한 사용자 편이의 EMS 지원
시스템 주요기능
서비스 수용 및 구성
  • 100MBPS/ 1000MBPS/ 2.5GBPS SFP SLOT 방식의 6개의 광 인터페이스 제공
  • 10/ 100/ 1000BASE-T 24개의 ETHERNET PORT 제공
L2 SWITCHING부
  • 각 포트의 FULL-RATE, NON-BLOKING PACKET FORWARDING 기능을 제공할 수 있는 스위칭 용량(52GBPS) 지원
  • 패킷처리용량 : 37MPPS이상
  • RING 구성을 위한 ITU-T G.8032V2, IEEE 802.1D STP 및 IEEE 802.1W RSTP 지원
  • VLAN그룹 별 STP 구성을 위한 IEEE 802.1S MSTP지원 IEEE 802.3X FLOW CONTROL 기능지원으로 각 포트의 다양한 속도지원
  • VLAN TRUNKING, 802.1Q VLAN (255개 이상)
  • IGMP SNOOPING 기능 (GROUP수 64 이상) 지원
  • LINK AGGREGATION(IEEE 802.3AD)
  • 네트워크 보안을 위한 다양한 기능 지원
    • PORT SECURITY
    • MAC BASED PORT SECURITY
    • IEEE 802.1X PORT AUTHENTICATION
    • RATE LIMITING
    • IPV4, IPV6 지원
  • QOS 기능
    • IEEE 802.1p CLASS OF SERVICE 및 TOS, DIFFSERV 지원
    • 4개의 QOS QUEUE
    • 최대 등록 MAC ADDRESS : 8000개
시스템 사양
전기통신설비의 기술기준에 관한 규칙 및 관련 법규
  • IEEE 802.3 10BASET
  • IEEE 802.3U 100BASET(X) AND 100BASE FX
  • IEEE 802.3X FLOW CONTROL
  • IEEE 802.1AB LLDP (LINK LAYER DISCOVERY PROTOCOL)
  • IEEE 802.1D STP (SPANNING TREE PROTOCOL)
  • IEEE 802.1W RSTP (RAPID STP)
  • IEEE 802.1S MSTP (MULTI SPANNING TREE PROTOCOL)
  • IEEE 802.1Q VLAN (VIRTUAL BRIDGED LOCAL AREA NETWORK)
  • IEEE 802.1P COS (CLASS OF SERVICE)
  • IEEE 802.1X AUTHENTICATION
  • IEEE 802.3Z 1000BASE SX/ LX/ ZX
  • IEEE 802.3AB 1000BASET(X)
  • IEEE 802.3AD LINK AGGREGATION
  • IEEE 802.3AG/ AH CFM/MEF OAM
  • IETF RFC783 TFTP (TRMAL FILE TRANSFER PROTOCOL)
  • IETF RFC791 IP (INTERNET PROTOCOL)
  • IETF RFC792 ICMP (INTERNET CONTROL MESSAGE PROTOCOL)
  • IETF RFC826 ARP (ADDRESS RESOLUTION PROTOCOL)
  • IETF RFC1112 IGMP (INTERNET MANAGEMENT PROTOCOL)
  • IETF RFC854, 855 TELNET PROTOCOL
  • IETF RFC1157 SNMP (SIMPLE NETWORK MANAGEMENT)
  • IETF RFC1757 REMOTE NETWORK MONITORING MANAGEMENT
INFORMATION BASE
  • IETF RFC 2131 DHCP (DYNAMIC HOST CONFIGURATION PROTOCOL)
  • ITU-T G.8032 ETHERNET RING PROTOCOL SWITCHING
Specification
항목 Specification
Network 구성 Point-to-point, Linear, Star, Ring
INTERFACE 광 방식 100Mbps/ 1000Mbps/ 2.5Gbps SFP slot
Multi Mode, Single Mode
PORT수 6port (combo 4 port)
파장 Duplex : 1310mm, 1550nm
WDM : 1310/ 1550, 1550/ 1310nm
전송거리 20km(default), 40km(optional), 80km(optianal)
Link budget 19dBm 이상
LAN 10/100/1000BASE TX 24 ports
Half/ Full Duplex, Auto-negotiation
Connector : RJ-45, combo 4 port
전원부 입력 AC : 110v ~ 220v, DC12V
최대소모전력 40W
환경조건 Operating Temp -10℃ ~ 60℃
Operating Humidity 5~90% rerative humidity
Size 단독형 (RT) 44[H]x370[W]x204[D]mm
EMS EMS[SNMP 기반 Platform지원
EMI/ EMS KCC 인증
